2026 年 10 月 22 日 | 生产笔记
一卷板，厚度每一处都量得出来、都在公差里，照样能把冲压线干停。厚度不说明内应力。板子到了冲床、被纵剪成窄条、或者只是横切成定尺，那股应力一释放，板面就动了——边上一道一道地翘，中间鼓起来，整张板拧成麻花。这就是板形问题，也是轧机到涂装线之间必须有拉矫和平整这一道的原因。
| 缺陷 | 看得见的样子 | 从哪来的 |
|---|---|---|
| 边浪（边部波浪） | 两边像窗帘一样起伏，中间是绷紧的 | 冷轧时边部延伸比中部大 |
| 中浪（中间瓢曲） | 中间离地鼓起来，两边贴着台面 | 中部延伸比边部大 |
| 瓢曲 / 横弯（oil-can） | 放在平台上会晃，按一个角另一个角弹起来 | 横向延伸不均 + 卷取记忆 |
| 卷取记忆 / L 翘 | 开卷后板子还带着卷的弧度 | 卷取张力被存在卷里 |
| 镰刀弯（侧弯） | 切出来的板往一边弯 | 残余应力被纵剪释放 |
前两种在切之前就看得见。后三种往往看不见——要等客户纵剪、横切、冲压之后才冒出来，而那时候已经晚了。
冷轧时工作辊在轧制力下会发生弹性压扁和挠曲，板宽方向的冷却也做不到绝对均匀。两头一夹，板子里有些“纤维”就被拉得比别人长。差得多，眼睛直接看到浪；差得少，表面看着平，其实这些纤维被锁在一个不相等的状态里——一根绷紧的弹簧。卷取再叠一层记忆上去。等纵剪、横切把平衡打破，缺陷就露出来了。
拉矫是把带钢在高张力下（通常取屈服强度的 60%–80%）拉过一组小直径工作辊，同时上下反复弯曲。在张力下弯曲会降低材料的有效屈服点，于是不需要拉到纯拉伸那么大的力，就已经进入塑性变形。控制住的结果是一点点永久延伸量——行业里通常说 0.5%–2.0%，低碳钢 0.4–2.0 mm 规格常用 1.0%–2.0%。
关键不是“把浪压平”，而是让板宽方向每一条纤维都延伸同样的量，最后一样长。做到这一点，内应力就均匀了，板子不再“记得”自己原来是浪的。所以拉矫过的板切开还是平的，只轧不矫的板一纵剪就往一边弯。

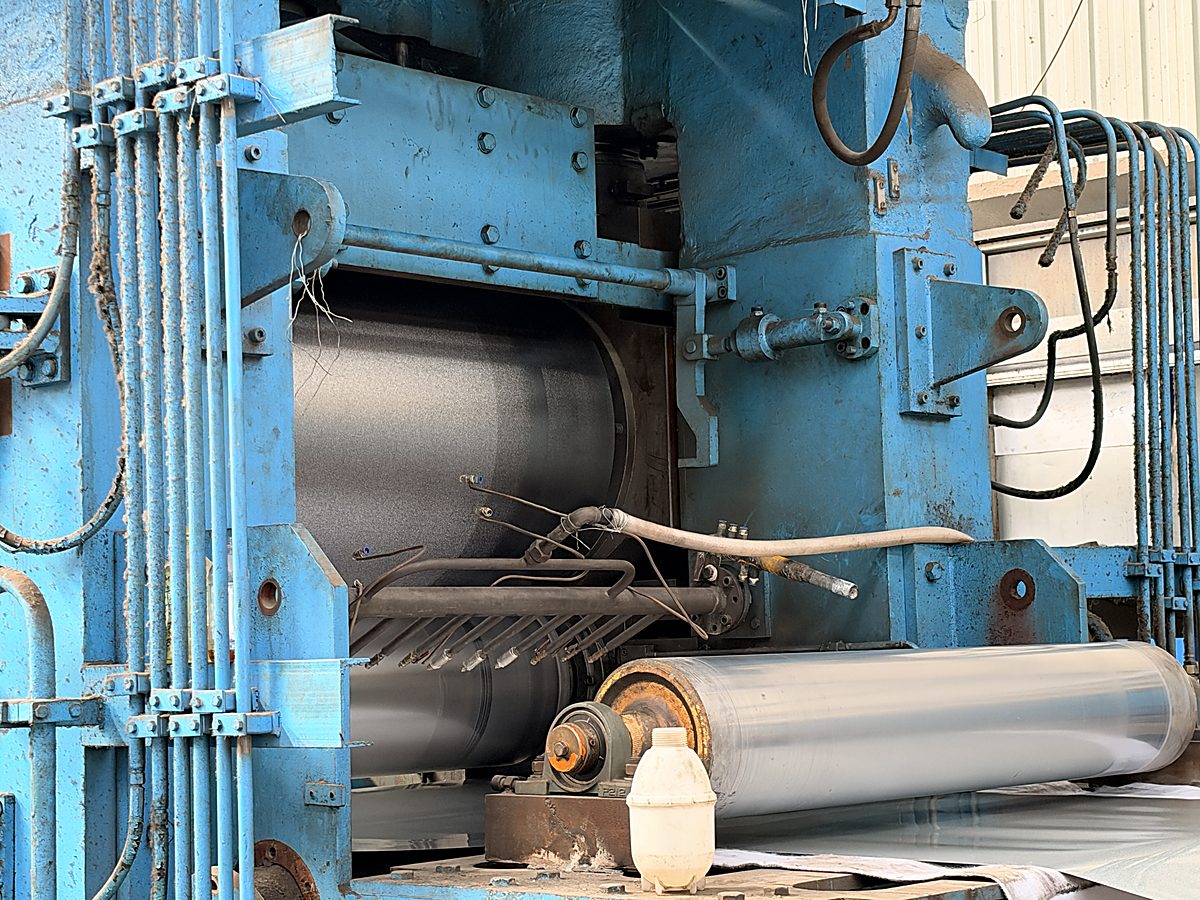

同一道次上往往还带着一根毛化（磨砂）工作辊，两件事同时发生，经常被混着说：
这个粗糙度不是为了好看。它给漆膜一个机械咬合的抓力点；让卷取和运输时层与层之间不打滑、不粘连；留一层薄油膜，冲压时不拉毛、不伤模具；也顺手盖掉一点点任何拉矫都去不干净的轻微不平。平整同时还把屈服平台打掉——这就是为什么成型后板上不会出现一道道拉伸应变痕（吕德斯带）。
| 问题 | 拉矫能修吗 | 真正该管的环节 |
|---|---|---|
| 厚度超差 | 不能 | 轧机厚度控制／直接买更严的公差等级 |
| 力学性能不对 | 不能 | 钢种与退火工艺 |
| 锌层或漆膜偏薄 | 不能 | 涂镀线参数 |
| 划伤、辊印、压坑 | 不能 | 搬运与包装管理 |
| 边浪、中浪、瓢曲、卷取记忆 | 能，但在限度内 | 按缺陷类型匹配延伸率 |
超过大约 2% 等效应变的严重边浪，单靠拉矫救不回来——板子已经被拉过头，再多给延伸只会把边部减薄。这种情况在轧机那一端就该降级处理，而不是到涂装线上再抢救。
板形是可测量的，所以要写数字，不要只写“平整”。EN 10131 把不平度分成普通级和特殊级（FS），定义是板面与平台之间的最大间隙（mm）。低碳钢板大致是这样：
| 公称宽度 | 厚度 < 0.70 mm | 0.70–1.20 mm | ≥ 1.20 mm |
|---|---|---|---|
| 600–1200 mm | 12 / 5 | 10 / 4 | 8 / 3 |
| 1200–1500 mm | 15 / 6 | 12 / 5 | 10 / 4 |
| ≥ 1500 mm | 19 / 8 | 17 / 7 | 15 / 6 |
数字为 普通级 / 特殊级（FS）。不同版本标准与钢种略有差异，签约前请按标准正本核对。冷轧板同类指标见 GB/T 708。测量一般是把板自由放在平台上，用直尺加塞尺量最大间隙。
做家电板，建议在订单上多加一句：“不平度按 EN 10131 特殊级（FS），以定尺板自由置于平台测量；开平定尺后不得有可见边浪、中浪。” 这一句话比一页形容词都管用，因为它是唯一能被追责的“平整”。
厚度是你量出来的，板形是冲床感觉到的。一个供应商如果只报厚度、说不出拉矫延伸率和板形等级，那这个厚度数字只讲了一半。
